FD880RC低壓步進驅動器

型號：FD880RC 名稱：FD880RC低壓步進驅動器 簡介：

FD880RC產品是東么川公司采用先進的DSP控制芯片與獨特的控制電路結合一起所構成的新一代智能數字式細分型步進電機驅動器，基于精密的PID電流控制算法設計，高速大力矩輸出，靜止時動態電流自動減半，使電機溫升大為降低，最大限度發揮電機的性能，用戶可以設置1—12細分，低中，高速運行都非常平穩，幾乎沒有振動和噪音，安全解決了步進電機低速振動和噪音的缺陷，驅動器內部集成了參數自動調整功能，能針對不同參數電機自動生成最優的運行參數。

規格參數
產品特點

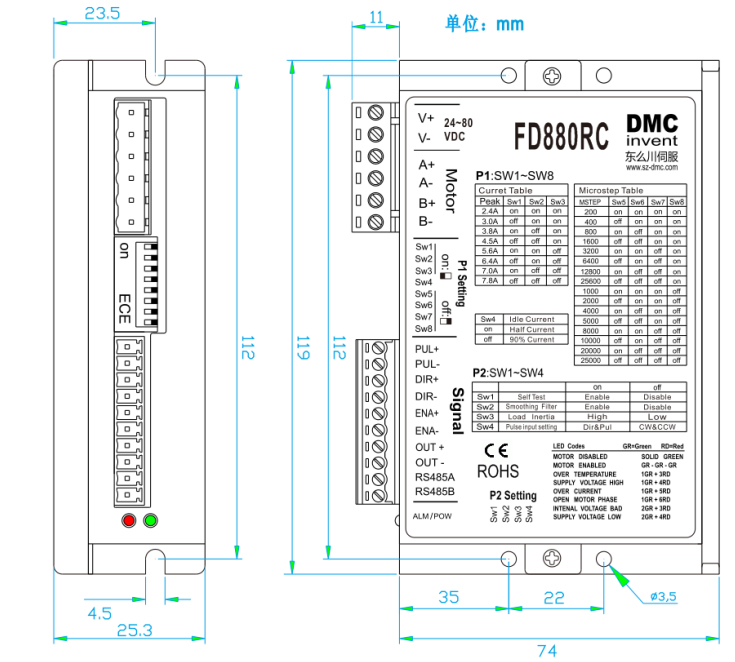

產品尺寸圖
匹配產品
應用領域
資料下載

控制信號端口：

端子	符合	脈沖	說明
1	PU+	脈沖輸入正	4-28V信號電壓自適應
2	PU-	脈沖輸入負	4-28V信號電壓自適應
3	DIR+	方向輸入正	4-28V電壓自適應
4	DIR-	方向輸入負	4-28V電壓自適應
5	EN+	使能輸入正	4-27V信號電壓自適應
6	EN-	使能輸入負	4-27V信號電壓自適應
7	OUT+	報警輸出負	光耦集電極輸出
8	OUT-	報警輸出負	光耦集電極輸出

端子	符合	名稱	說明
1	V+	直流電源輸入正	DC20-80V
2	V-	直流電源輸入負	0V
3	A+	電機A相繞組正	接線對調A+,A-可以改變電機轉向
4	A-	電機A相繞組負	接線對調A+,A-可以改變電機轉向
5	B+	電機B相繞組正	接線對調B+,B-可以改變電機轉向
6	B	電機相繞組負	接線對調B+,B-可以改變電機轉向

電流設定：

輸出電流	SW1	SW2	SW3
2.4A	on	on	on
3.0A	off	on	on
3.8A	on	off	on
4.5A	off	off	on
5.6A	on	on	off
6.4A	off	on	off
7.0A	on	off	off
7.8A	off	off	off

細分設定：

步數/轉	SW5	SW6	SW7	SW8
200	on	on	on	on
400	off	on	on	on
800	on	off	on	on
1600	off	off	on	on
3200	on	on	off	on
6400	off	on	off	on
12800	on	off	off	on
25600	off	off	off	on
1000	on	on	on	off
2000	off	on	on	off
4000	on	off	on	off
5000	off	off	on	off
8000	on	on	off	off
10000	off	on	off	off
20000	on	off	off	off
25000	off	off	off	off
